Osy X, Y a Z využívají servomotory a kuličkové šroubové pohony, což zajišťuje stabilní a odolnou konstrukci; osa R může pracovat v koordinaci s osami X, Y a Z, což umožňuje dávkování podél prostorových trajektorií.

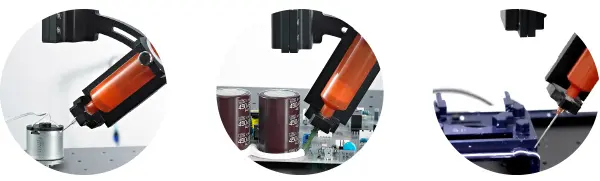

• Vyztužení kondenzátoru

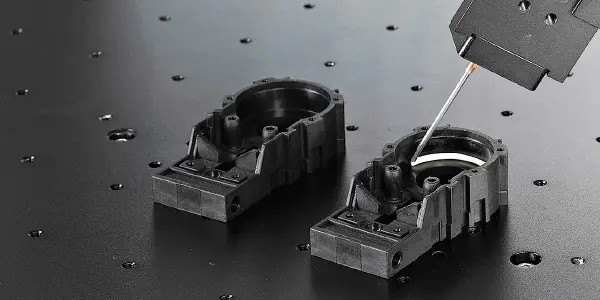

• Těsnění krytu nádrže na vodu
• Vyztužení cívky induktoru
• Spojení relé

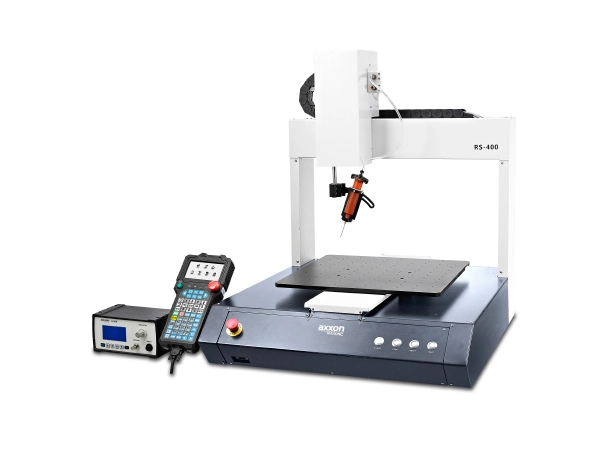

| Základní parametry | RS-400 | RS-500 | RS-400H |
| Rozměry Š×H×V (mm) | 640×750×811,5 | 806×941×902,5 | 640×746×812 |
| Zdvih osy X/Y/Z (mm) | 400×400×100 | 500×500×100 | 400×400×100 |
| Hmotnost zařízení (kg) | 105 | 122 | 106 |
| Úhel natočení osy R (°) | 0–360 | 0–360 | |
| Opakovatelnost osy R (mm) | ± 0,02 | ± 0,01 | |
| Maximální rychlost otáčení osy R (°/s) | 360 | 720 | |
| Opakovatelnost X/Y/Z (mm) | ± 0,01 | ± 0,01 | |
| Maximální rychlost X/Y/Z (mm/s) | 800/800/300 | 800/800/300 | |
| X/Y/Z zrychlení | 0,4 g | 0,4 g | |
| X/Y/Z mechanická struktura | H-můstek | H-můstek | |
| Způsob ovládání | Samostatný pohybový ovladač | Samostatný pohybový ovladač | |
| X/Y/Z metoda pohonu | AC servo + vysoce přesný modul | AC servo + vysoce přesný modul | |
| Způsob pohonu osy R | Krokový motor + redukce | Servomotor + vysoce přesná redukce | |
| Zatížení osy R (kg) | 2 | 3 | |
| Zatížení stolu v ose Y (kg) | 10 | 10 | |
| Metoda programování | Ruční programátor | Ruční programátor | |
| Kapacita úložiště (MB) | 128 | 128 | |
| Výkon (W) | 700 | 800 | |
