Uvnitř sterilního, klimaticky řízeného prostředí závodu na výrobu polovodičů se křemíkový plátek vydává na cestu stovkami složitých zpracovatelských kroků. V každé fázi musí být povrch plátku bezchybně čistý. Ale po odstranění, leptání nebo nanesení fotorezistu nevyhnutelně zůstávají mikroskopické nečistoty – organické zbytky, přirozené oxidy a submikronové částice. Tito neviditelní nepřátelé, měřící v průměru jen několik nanometrů, mohou způsobit katastrofické závady: přerušený obvod, zkrat nebo zařízení, které nesplňuje výkonové specifikace. Tradiční metody mokrého čištění, které se spoléhají na chemické koupele a oplachy, se snaží dosáhnout dna struktur s vysokým poměrem stran a mohou zanechávat chemické zbytky, které jsou samy kontaminanty. To je výzva, pro kterou byla vytvořena technologie čištění polovodičové plazmy.

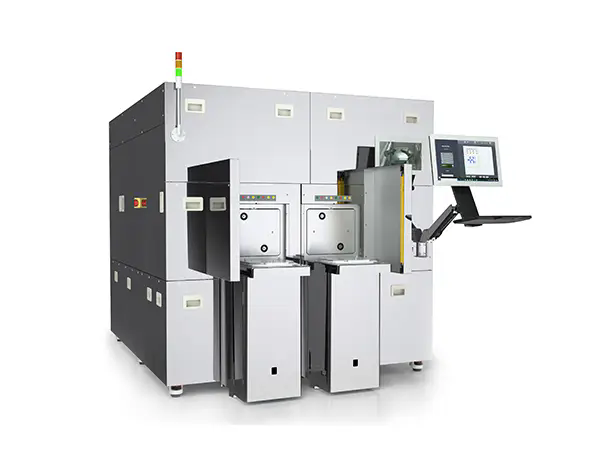

Čistič polovodičového plazmatu je specializovaný kus zařízení pro kontrolu polovodičů, který využívá plazmu – ionizovaný plyn obsahující elektrony, ionty a neutrální radikály – k odstranění kontaminace z polovodičových povrchů bez poškození podkladového materiálu. Proces je suchý, bez chemikálií a vysoce účinný při čištění mikroskopických prvků, které charakterizují moderní polovodičová zařízení. Tento článek poskytne komplexní technický úvod do polovodičůplazmové čističe. Prozkoumáme základní fyziku plazmy, rozebereme součásti, které tvoří typický systém, prozkoumáme klíčové technické specifikace definující výkon a prodiskutujeme kritickou roli, kterou toto zařízení pro kontrolu polovodičů hraje při výrobě a balení polovodičů. Tento článek vám poskytne základní znalosti, které potřebujete, ať už jste inženýr specifikující nové zařízení, technik obsluhující tyto nástroje nebo se jednoduše snažíte porozumět klíčové technologii v dodavatelském řetězci polovodičů.
A Čistič polovodičové plazmyje přesný nástroj, který využívá jedinečné vlastnosti plazmy k čištění polovodičových waferů, čipových pouzder, olověných rámečků a dalších elektronických součástek. Ve svém jádru zařízení generuje elektrický výboj v nízkotlakém plynu a vytváří tak vysoce reaktivní prostředí. Tato plazma – čtvrté skupenství hmoty – obsahuje komplexní koktejl vysoce energetických částic: ionty, které fyzicky bombardují povrch, volné radikály, které chemicky reagují s kontaminanty, a elektrony, které pomáhají udržet výboj. Kombinace fyzikálního a chemického působení účinně odstraňuje organické zbytky, oxidy a částice, aniž by došlo k poškození citlivých elektronických struktur.
Základní princip plazmového čištění je překvapivě jednoduchý na popis, přesto elegantní ve svém provedení. Procesní komora je evakuována na řízenou úroveň vakua. Do komory se zavádí procesní plyn – obvykle kyslík, argon, vodík nebo jejich směs. Na plyn je pak aplikována radiofrekvenční (RF) nebo mikrovlnná energie, která jej ionizuje a vytváří plazmu. Uvnitř plazmatu kyslíkové radikály (O*) agresivně reagují s uhlovodíkovými kontaminanty a přeměňují je na těkavé vedlejší produkty, jako je oxid uhličitý a vodní pára, které jsou následně odsávány vakuovým systémem. Současně ionty argonu poskytují fyzické bombardování, které pomáhá uvolnit částice a aktivovat povrch. Výsledkem je čistý, chemicky aktivovaný povrch připravený pro další výrobní krok.
Tento čisticí mechanismus nabízí několik zásadních výhod. Proces je zcela suchý, což eliminuje potřebu kapalných chemikálií a související likvidaci odpadu. Je také ze své podstaty šetrný, protože teplotu plazmy lze přesně regulovat, aby nedošlo k tepelnému poškození. A co je nejdůležitější, je izotropní – to znamená, že dokáže čistit povrchy ve všech směrech, včetně vnitřků prvků s vysokým poměrem stran, kam se tekuté čisticí roztoky nedostanou. Z těchto důvodů se Semiconductor Plasma Cleaner stal nepostradatelnou součástí zařízení pro kontrolu polovodičů v pokročilé výrobě polovodičů, MEMS výrobě a balení zařízení.
ModerníČistič polovodičové plazmyje komplexní elektromechanický systém složený z několika kritických subsystémů, z nichž každý hraje specifickou roli v procesu čištění. Pochopení těchto součástí je nezbytné pro inženýry odpovědné za specifikaci, provoz a údržbu tohoto typu zařízení pro kontrolu polovodičů. Následující tabulka poskytuje podrobný rozpis hlavních komponent a jejich klíčových charakteristik.
| Komponent | Funkce | Kritéria výběru klíčů |
| Vakuová komora | Uzavře procesní prostředí a udržuje vakuové podmínky pro generování plazmy. | Materiál (hliníková slitina vs. nerezová ocel), objem, vnitřní geometrie, základní tlak (typicky 10^-5 Torr). |
| RF napájení a odpovídající síť | Generuje a dodává vysokofrekvenční energii (typicky 13,56 MHz) k vytvoření a udržení plazmy. | Frekvence (13,56 MHz je průmyslový standard), výstupní výkon, schopnost impedančního přizpůsobení. |
| Systém dodávky plynu | Řídí a reguluje průtok procesních plynů (O2, Ar, H2, CF4) do komory. | Regulátory hmotnostního průtoku (MFC), čistota plynu (obvykle 99,999 % nebo vyšší), počet plynových vedení. |
| Systém vakuového čerpání | Evakuuje komoru na požadovanou úroveň vakua a odstraňuje vedlejší produkty procesu. | Typ čerpadla (rotační lopatka + turbomolekulární), rychlost čerpání, maximální úroveň vakua. |
| Sestavení elektrody | Spojuje RF energii do plazmy; může být kapacitní nebo indukční vazba. | Geometrie elektrod (paralelní deska vs. vzdálené plazma), materiály (hliník, křemík), chlazení. |
| Systém řízení tlaku | Udržuje stabilní procesní tlak pomocí škrticí klapky a tlakových senzorů. | Typ tlakového senzoru (kapacitní manometr, Piraniho měřidlo), přesnost ovládání, doba odezvy. |
| Řídicí a monitorovací systém | Integruje všechny funkce systému a monitoruje parametry procesu; často obsahuje dotykovou obrazovku HMI. | Softwarové rozhraní, záznam dat, správa receptur, funkce alarmů, konektivita (SECS/GEM pro automatizaci). |
Naše továrna klade zvláštní důraz na integraci a optimalizaci těchto komponent. Například výběr frekvence RF má hluboký vliv na hustotu plazmatu a energii iontů. Zatímco 13,56 MHz je průmyslovým standardem díky své klasifikaci jako průmyslové, vědecké a lékařské (ISM) frekvenční pásmo, volba konfigurace elektrody určuje, zda komora pracuje v přímém plazmovém režimu nebo v režimu downstream plazmy. Přímý plazmový (kapacitně vázaný) systém produkuje plazma s vyšší energií, vhodné pro fyzikální čištění a aktivaci povrchu, zatímco následný (indukčně vázaný) systém je šetrnější a zabraňuje poškození ionty, takže je ideální pro citlivá polovodičová zařízení.
Abychom plně charakterizovali aČistič polovodičové plazmyInženýři musí rozumět sadě technických specifikací, které definují jeho čisticí schopnost, propustnost a provozní obálku. Tyto parametry přímo ovlivňují výsledky procesu a měly by být pečlivě vyhodnoceny při výběru tohoto typu zařízení pro kontrolu polovodičů. Níže uvedená tabulka poskytuje podrobný přehled kritických specifikací pro typický systém Semiconductor Plasma Cleaner.
| Parametr | Typický rozsah hodnot | Dopad na výkon |
| Komorní svazek | 20 až 200 litrů | Určuje velikost šarže; větší komory pojme větší substráty nebo více plátků na běh. |
| RF výstupní výkon | 50 W až 10 kW | Vyšší výkon umožňuje vyšší hustotu plazmy pro rychlejší čištění a odstraňování odolnějších nečistot. |
| RF frekvence | 13,56 MHz nebo 2,45 GHz (mikrovlnná) | 13,56 MHz je standardní; mikrovlnná trouba (2,45 GHz) produkuje více ionizované plazma pro specializované procesy. |
| Základní tlak | 10^-5 až 10^-6 Torr | Nižší základní tlak snižuje kontaminaci pozadí a zlepšuje čistotu procesu. |
| Procesní tlak | 50 až 500 mTorr | Nižší tlak produkuje více směrové ostřelování ionty; vyšší tlak podporuje chemické reakce. |
| Řízení průtoku plynu | 0 až 500 sccm (standardní kubický cm/min) | Přesná regulace průtoku zajišťuje reprodukovatelné složení plynu a výsledky čištění. |
| Rovnoměrnost teploty | +/- 5°C přes podklad | Rovnoměrná teplota zajišťuje konzistentní čištění všech částí substrátu. |
| Uniformita plazmy | Typicky +/- 5% odchylka v komoře | Dobrá rovnoměrnost zajišťuje, že všechny substráty v dávce obdrží stejnou čisticí dávku. |
| Doba cyklu | 2 až 20 minut (odčerpat do odvzdušnění) | Kratší doba cyklu zvyšuje propustnost; rovnováha s účinností čištění je klíčová. |
Tyto specifikace nejsou libovolné. Například základní tlak 10^-5 Torr je nezbytný pro minimalizaci zbytkové vodní páry a kyslíku v komoře před zavedením procesního plynu, čímž se zabrání nežádoucím reakcím. RF frekvence 13,56 MHz je mezinárodně dohodnutá frekvence ISM, zvolená tak, aby nedocházelo k rušení rádiové komunikace. Přesnost řízení průtoku plynu, typicky dosahovaná tepelnými regulátory hmotnostního průtoku, musí být udržována v rozmezí +/- 1 % nastavené hodnoty, aby byla zajištěna opakovatelnost jednotlivých dávek. V naší továrně dodržujeme pečlivé kalibrační standardy a poskytujeme podrobné balíčky procesních kvalifikací s každým systémem, abychom zajistili, že naši zákazníci budou mít data, která potřebují k ověření svých procesů.
Před širokým přijetím plazmového čištění se výrobci polovodičů spoléhali především na mokré chemické metody čištění. Tyto procesy zahrnují ponoření waferů do řady chemických lázní – typicky agresivních směsí kyselin a oxidačních činidel, jako je roztok „piraně“ (kyselina sírová a peroxid vodíku) nebo RCA clean (SC-1 a SC-2). I když je mokré čištění účinné pro mnoho aplikací, má svá vlastní omezení, která se stávají stále problematičtějšími, jak se rozměry zařízení zmenšují. Jak průmysl přešel z mikrometrového měřítka na méně než 100 nm, omezení mokrého čištění se stala kritickou a techniky založené na plazmě se ukázaly jako vynikající alternativa.
Vezměme si zkušenosti velkého závodu na balení polovodičů, který se potýkal se ztrátou výtěžnosti při procesu spojování drátů. Montážní linka používala k přípravě spojovacích polštářků krok mokrého čištění, ale výtěžnost zůstala tvrdošíjně pod 95 %. Na vině byla mikrokontaminace: zbytky čisticích chemikálií a vlhkost zachycené pod povrchem lepicí podložky, což brání spolehlivému uchycení zlatého drátu. Po vyhodnocení procesu inženýrský tým nahradil krok mokrého čištění procesem čištění na bázi plazmy. Výtěžnost okamžitě vyskočila na 99,3 % a tento výkon si balicí linka udržuje přes tři roky. Toto není izolovaný příběh; odráží zásadní posun v oboru.
Výhody plazmového čištění oproti mokrému čištění jsou četné a významné:
1. Žádné chemické zbytky.Mokré čištění se spoléhá na chemikálie, které je nutné pečlivě opláchnout. Neúplné oplachování zanechává zbytky, které mohou narušit následné procesy a způsobit poruchy přilnavosti a korozi. Plazmové čištění je suchý proces, který produkuje pouze těkavé vedlejší produkty (plyny), které jsou odčerpávány a nezanechávají žádné zbytky.
2. Žádné mechanické poškození.Fyzikální protřepávání vyžadované při mokrém čištění může způsobit kolaps nebo oddělení jemných struktur. To je zvláště důležité pro funkce s vysokým poměrem stran v zařízeních MEMS a pro křehké struktury, jako jsou lepicí podložky v pokročilém balení. Plazmové čištění zcela eliminuje mechanické síly.
3. Izotropní čištění.Mokré čištění je založeno na kapalných chemikáliích, které musí proudit do a z povrchových prvků. Povrchové napětí kapalin může zabránit tomu, aby se dostaly na dno úzkých příkopů. Reaktivní radikály v plazmě jsou plynné, což jim umožňuje proniknout a vyčistit všechny exponované povrchy bez ohledu na geometrii prvku.
4. Nízká procesní teplota.Mokré čištění často vyžaduje zvýšené teploty k dosažení požadovaných reakčních rychlostí, což může namáhat citlivé materiály a způsobit nesoulad při tepelné roztažnosti. Plazmové čištění lze provádět při teplotách blízkých okolnímu prostředí, přičemž se zachovává integrita čištěných materiálů.
5. Žádný nebezpečný odpad.Chemické vedlejší produkty mokrého čištění se musí zpracovávat a likvidovat jako nebezpečný odpad, což přináší značné náklady na dodržování ekologických předpisů. Plazmové čištění vytváří pouze plynné vedlejší produkty, které lze čistit pomocí standardních systémů na snižování emisí.
6. Konzistentní, opakovatelné výsledky.Řízení parametrů plazmy, jako je výkon, tlak a průtok plynu, je vysoce přesné. Dobře navrženýČistič polovodičové plazmyvytváří stejné podmínky pro každou šarži a odstraňuje rozdíly mezi šaržemi, které ovlivňují mokré čištění.
7. Snížení počtu procesních kroků.Mokré čištění obvykle vyžaduje několik procesních kroků: ponoření do čistící lázně, oplachování a sušení. Plazmové čištění je jednoduchá operace v jednom kroku. To snižuje nároky na zařízení, čas procesu a manipulaci operátora.
Přechod průmyslu na plazmové čištění není jen technickou preferencí; je to ekonomický a kvalitativní požadavek. Vzhledem k tomu, že se polovodičová zařízení stále zmenšují a technologie balení se stávají stále náročnějšími, bude potřeba suché metody čištění beze zbytků a poškození jen narůstat. Semiconductor Plasma Cleaner je osvědčená vyspělá technologie, která splňuje tyto náročné požadavky.
Jedna z nejčastějších otázek inženýrů hodnotících aČistič polovodičové plazmyje: co vlastně dokáže toto zařízení odstranit? Odpověď závisí na typu plazmy a zvoleném procesním plynu. Plazmové čištění může řešit tři primární kategorie kontaminace, z nichž každá vyžaduje jiný přístup a chemii. Pochopení těchto kategorií je zásadní pro vývoj procesů a výběr zařízení. Naše továrna vyvinula komplexní řadu plazmových čisticích řešení s procesními recepturami optimalizovanými pro konkrétní typy kontaminace.
Kategorie 1: Organické znečištění.Tato kategorie zahrnuje zbytky fotorezistorů, otisky prstů, oleje, tuky a další uhlovodíky, které se uvolňují při zpracování polovodičů. Tyto nečistoty jsou často přítomny jako tenké, neviditelné filmy, které mohou interferovat s následnými depozicemi nebo lepením. Standardním přístupem pro odstraňování organických látek je kyslíková plazma. Reaktivní kyslíkové radikály reagují s uhlíkem a vodíkem v organickém materiálu a tvoří těkavý oxid uhličitý a vodní páru, které jsou evakuovány. Plazma působí jako vysoce účinný, nedestruktivní „spalovací“ proces při nízké teplotě. U zvláště odolných organických zbytků lze pro zesílení chemické reakce použít směs kyslíku s argonem nebo vodíkem.
Kategorie 2: Anorganická kontaminace.Tato kategorie zahrnuje přírodní oxidy (oxid křemičitý, oxid hlinitý), oxidy kovů a další anorganické zbytky. Tyto kontaminanty se typicky odstraňují pomocí redukční plazmy. Běžným přístupem je vodík-argon plazma, kde vodíkové radikály redukují oxid kovu zpět na čistý kov a účinně odstraňují vrstvu oxidu. Alternativně lze k leptání oxidů použít plazmu na bázi fluoru (s použitím CF4 nebo SF6), ale to musí být provedeno opatrně, protože fluor je agresivní a může poškodit podkladový materiál. Výběr plynné směsi a parametry procesu musí být pečlivě kalibrovány, aby se odstranil oxid bez změny povrchu substrátu. U oxidů plazma redukuje oxid do jeho kovového stavu, odstraňuje vrstvu a aktivuje adhezi povrchu.
Kategorie 3: Kontaminace částicemi.Tato kategorie zahrnuje mikroskopické prachové částice, kovové vločky a další částice, které se usazují na povrchu. Ty mohou způsobit závady v následných procesech a mohou být zdrojem elektrického úniku. Odstranění částic je dosaženo fyzikálním rozprašováním pomocí argonové plazmy. Ionty argonu narážejí na povrch s dostatečnou energií, aby uvolnily částice, které jsou pak unášeny vakuovým systémem. Jedná se o čistě fyzikální proces čištění a je účinný při odstraňování částic různých velikostí. Musí však být aplikován s vhodnou energií, aby nedošlo k poškození povrchu nebo vlastností zařízení.
Následující tabulka poskytuje podrobnější mapování typů kontaminace na příslušnou plazmochemii.
| Typ znečištění | Společné zdroje | Plazmová chemie | Čisticí mechanismus |
| Zbytky fotorezistu | Litografie, lept, stripovací procesy | Kyslíková plazma (O2) s asistencí argonu | Chemická oxidace: O* + CxHy → CO2 + H2O |
| Nativní oxid (SiO2) | Vystavení vzduchu během manipulace a zpracování | Plazma vodík-argon (H2/Ar) | Chemická redukce: H* + SiO2 → Si + H2O |
| Oxidy kovů (Al2O3, CuO) | Oxidace při zpracování, zejména při zvýšených teplotách | Vodíková plazma (H2) s argonovým nosičem | Chemická redukce: H* + MO → M + H2O |
| Otisky prstů, oleje, tuky | Manipulace operátory a skladování | Kyslíková plazma s čistým fluorem | Chemická oxidace a těkání |
| Částice (prach, kovové piliny) | Okolní prostředí, opotřebení zařízení | Argonová rozprašovací plazma | Fyzikální bombardování: Ar+ + částice → vyvržení |
| Fluorokarbonové zbytky | Plazmové leptání plyny CF4 nebo SF6 | Kyslíkové plazma s Ar | Chemická oxidace fluorouhlíkového filmu |
Naše továrna poskytuje komplexní služby vývoje procesů a pomáhá zákazníkům optimalizovat jejich receptury plazmového čištění pro jejich specifické problémy s kontaminací. Udržujeme databázi zavedených procesů pro stovky substrátů a kontaminantů a náš technický tým může navrhnout přizpůsobené receptury pro jedinečné aplikace. To zajišťuje, že váš čistič polovodičového plazmy poskytuje optimální výkon pro vaše specifické výrobní požadavky.
Zatímco čištění polovodičovým plazmatem je pro výrobu plátků zásadní, jeho dopad na fázi balení je pravděpodobně ještě hlubší. Balení – proces připojení polovodičové matrice k vnějšímu světu a zajištění mechanické ochrany a ochrany životního prostředí – zahrnuje řadu kritických kroků: připevnění matrice, spojování drátu, zapouzdření a tvarování olova. Každý z těchto kroků vyžaduje čisté, chemicky aktivní povrchy, aby byla zajištěna pevná a spolehlivá spojení. Kontaminanty ve fázi balení jsou hlavním zdrojem ztrát výtěžnosti a poruch na poli a plazmové čištění se ukázalo jako nejúčinnější metoda k jejich odstranění.
Abyste pochopili dopad plazmového čištění na výtěžnost balení, zvažte proces spojování drátů. Drátové spojování je vyspělou technologií, ale zůstává dominantní metodou pro vytváření elektrických spojení mezi matricí a olověným rámem. Proces využívá ultrazvukovou energii, teplo a tlak k vytvoření svaru mezi zlatým nebo měděným drátem a lepicí podložkou na matrici. Aby se vytvořil spolehlivý spoj, musí být povrch lepicí podložky bez organické kontaminace, oxidů a částic. Tyto nečistoty působí jako bariéra, která brání těsnému kontaktu kov na kov, který je nezbytný pro pevný svar. Výsledkem je slabá vazba, která může selhat při následném zpracování nebo během životnosti produktu.
V typické polovodičové montážní lince může mít dávka matrice povrchy lepicí podložky kontaminované zbytky z kostkové pily, skladování nebo manipulace. Počáteční výnos dluhopisů může být 95 %, což znamená, že 5 % dluhopisů je slabých nebo nepřilnavých. To se přenáší přímo do šrotu: každé slabé spojení vyžaduje přepracování nebo vede k sešrotované matrici. Nyní si představte účinek kroku plazmového čištění, který se aplikuje bezprostředně před lepením drátu. Plazma odstraňuje organické zbytky, redukuje nativní oxid a chemicky aktivuje povrch vazební podložky, díky čemuž je vysoce vnímavý k lepení. Výtěžek plazmově vyčištěné šarže se zvýší na 99,5 %, čímž se sníží míra selhání vazby o 90 %. Toto není teoretický výpočet; je to skutečný výsledek dosažený řadou balicích linek.
Mezi další balicí procesy, které významně těží z plazmového čištění, patří:
Dopad plazmového čištění na výtěžnost balení lze kvantifikovat. Následující tabulka ukazuje typická zlepšení pozorovaná u balicích linek po zavedení kroku plazmového čištění do toku procesu.
| Proces balení | Výtěžnost před plazmovým čištěním | Výtěžnost po plazmovém čištění | Zlepšení výnosu |
| Lepení drátem (zlatá koule) | 94–96 % | 99–99,5 % | 3–5 % |
| Die Attach (adhezivní vazba) | 92–94 % | 98,5–99,5 % | 4–6 % |
| Nedostatečné plnění (tečení bez dutin) | 88–92 % | 97–98,5 % | 6–8 % |
| Lisování (adheze) | 90–93 % | 97–98 % | 4–6 % |
Naše systémy Semiconductor Plasma Cleaner jsou navrženy s ohledem na obalové aplikace a nabízejí funkce, jako je nastavitelná vzdálenost elektrod, možnosti dávkového zpracování a integrace s automatizovanými manipulačními systémy. Chápeme, že ve velkoobjemovém prostředí balení polovodičů je spolehlivost a opakovatelnost nesmlouvavá. Naše zařízení poskytuje konzistentní výkon potřebný k maximalizaci výnosu a snížení odpadu.
Výběr vhodnéhoČistič polovodičové plazmypro konkrétní aplikaci je kritickým rozhodnutím, které vyžaduje strukturované vyhodnocení technických požadavků a provozních omezení. Volba zahrnuje vyvážení faktorů, jako je účinnost čištění, propustnost, náklady a kompatibilita se stávajícími procesy. Čistič polovodičové plazmy je významnou kapitálovou investicí a výběr špatného systému může vést k neoptimálnímu výkonu a plýtvání výdaji. Naše továrna vyvinula strukturovaný rámec výběru, který zákazníkům pomůže orientovat se v tomto procesu a vybrat systém, který optimálně odpovídá jejich potřebám.
Krok 1: Definujte kontaminant, který má být odstraněn.Prvním krokem je určení typu znečištění, které je třeba odstranit. Je organický (fotorezistent, olej), anorganický (oxid) nebo částice? Různé kontaminanty vyžadují různé chemické složení plazmatu a procesní podmínky. Například kyslíková plazma je účinná pro odstranění organických látek, zatímco vodíková plazma je nutná pro odstranění oxidů. Výběr čističe polovodičové plazmy musí podporovat požadovanou chemii plynu.
Krok 2: Charakterizujte substrát.Materiál substrátu a geometrie jsou kritickými faktory výběru. Jaký je materiál? Je to křemík, arsenid galia nebo keramika? Materiál může být citlivý na určité podmínky plazmatu. Některé materiály jsou například náchylné k poškození bombardováním ionty a vyžadují „měkké“ plazma (konfigurace plazmy po proudu). Geometrie je také důležitá: má substrát křehké struktury, které by mohly být poškozeny fyzickým bombardováním? Má funkce s vysokým poměrem stran, které vyžadují izotropní čištění? Odpovědi na tyto otázky určí požadovanou konfiguraci elektrody a hustotu výkonu.
Krok 3: Posouzení požadavků na propustnost.Kolik substrátů je potřeba vyčistit za hodinu? To určuje požadovanou velikost komory a dávkovou nebo inline konfiguraci. Pro velkoobjemovou výrobu je preferována větší komora, která pojme dávku substrátů. Pro výzkum a vývoj je vhodnější menší komora s rychlým obratem. Doba cyklu čističe polovodičové plazmy (včetně odčerpání, procesu a odvzdušnění) musí odpovídat celkové době taktu výroby.
Krok 4: Vyhodnoťte prostředí čistých prostor.Prostředí výroby polovodičů je přísně kontrolováno. Čistič polovodičové plazmy musí splňovat specifikace pro čisté prostory, včetně třídy čistoty, ventilace a elektromagnetické kompatibility. Rovněž je třeba vzít v úvahu půdorys zařízení a dostupnou podlahovou plochu.
Krok 5: Posuďte dodávku plynu a jeho snížení.Čistič polovodičové plazmy vyžaduje dodávku vysoce čistých procesních plynů a prostředky pro snížení (bezpečnou úpravu) výfukových plynů. Systém dodávky plynu musí být schopen dodávat požadované plyny při správném průtoku a čistotě. Snižovací systém musí být navržen tak, aby zvládal specifické vedlejší produkty vznikající při procesu plazmového čištění (např. těkavé organické sloučeniny, sloučeniny fluoru).
Krok 6: Zvažte automatizaci a integraci.V moderním zařízení na výrobu polovodičů je Semiconductor Plasma Cleaner zřídka samostatným nástrojem. Obvykle je integrován do automatizované výrobní linky. Systém musí být schopen propojení s automatizačními a řídicími systémy továrny, typicky prostřednictvím protokolu SECS/GEM (SEMI Equipment Communications Standard/Generic Equipment Model).
Následující tabulka shrnuje klíčové rozhodovací faktory a otázky, které musí být zodpovězeny v každé fázi výběrového procesu.
| Faktor výběru | Otázky k položení |
| Typ znečištění | Jaké materiály je třeba odstranit? (Organické, oxidové, částice?) |
| Vlastnosti substrátu | Jaký je materiál? Je to křehké? Má funkce s vysokým poměrem stran? |
| Požadavek na propustnost | Kolik substrátů za hodinu je třeba zpracovat? |
| Prostředí čistých prostor | Jaká je třída čistých prostor? Jaká je dostupná podlahová plocha? |
| Zásobování plynem a snižování emisí | Jaké procesní plyny jsou potřeba? Jak dojde ke snížení výfukových plynů? |
| Automatizace a integrace | Potřebuje se systém integrovat s tovární automatizací (SECS/GEM)? |
Technický tým naší továrny je k dispozici, aby vám pomohl s procesem výběru, poskytne podrobné technické údaje, demonstraci procesu a analýzu nákladů a přínosů. Chápeme, že každá aplikace je jedinečná, a jsme odhodláni pomáhat našim zákazníkům vybrat polovodičový plazmový čistič, který poskytuje nejúčinnější a nejefektivnější řešení čištění pro jejich specifické potřeby.
Otázka 1: Poškodí plazmové čištění povrch mých polovodičových destiček nebo zařízení?
Odpověď: Při provozu se správnými parametry procesu je plazmové čištění šetrným, nedestruktivním procesem. Klíčovými faktory jsou vysokofrekvenční výkon, procesní tlak a výběr procesního plynu. Přímé plazmové (kapacitně vázané) systémy produkují plazma s vyšší energií iontů, které lze použít k agresivnímu čištění nebo aktivaci povrchu. Pro citlivé materiály lze použít následný plazmový systém (kde je plazma generováno na dálku a neutrální radikály jsou transportovány do plátku), aby se zabránilo poškození ostřelováním ionty. Poskytujeme komplexní službu vývoje procesů, abychom zajistili, že váš recept na plazmové čištění nepoškodí substrát.
Otázka 2: Jaký je rozdíl mezi čištěním kyslíkovou plazmou a argonovou plazmou?
Odpověď: Čištění kyslíkovou plazmou závisí především na chemických reakcích. Reaktivní kyslíkové radikály oxidují organické nečistoty a přeměňují je na těkavý oxid uhličitý a vodní páru. Čištění argonovou plazmou je primárně fyzikální proces: ionty argonu fyzicky bombardují povrch, uvolňují částice a fyzicky rozprašují tenké vrstvy. Kyslíková plazma je ideální pro odstraňování organických zbytků, zatímco argonová plazma se používá k povrchové aktivaci a k odstraňování částic, které nejsou chemicky vázané. Mnoho procesů plazmového čištění používá směs kyslíku a argonu ke kombinaci chemického a fyzikálního čištění.
Otázka 3: Jaká je typická doba cyklu procesu pro čistič polovodičové plazmy?
Odpověď: Doba cyklu pro typický proces plazmového čištění je mezi 5 a 20 minutami. To zahrnuje dobu vyčerpání (k dosažení vakua), dobu procesu (krok plazmového čištění) a dobu odvzdušnění (k návratu komory na atmosférický tlak). Skutečná doba cyklu závisí na objemu komory, rychlosti vývěvy a požadované době čištění. Naše tovární systémy Semiconductor Plasma Cleaner jsou navrženy pro rychlé odčerpání a efektivní zpracování s typickými dobami cyklu 8-12 minut pro standardní dávkové aplikace.
Otázka 4: Lze k čištění sestavených zařízení a obalů použít čistič polovodičové plazmy?
Odpověď: Ano, plazmové čištění je široce používáno pro čištění sestavených zařízení a obalů. To se často provádí před lisováním nebo zapouzdřením, aby se odstranily nečistoty a zlepšila se přilnavost. Plazmové ošetření může účinně vyčistit povrchy celé sestavy, včetně matrice, drátěných spojů a olověných rámů, aniž by došlo k poškození jemných součástí. Je třeba dbát na výběr správných parametrů procesu, aby nedošlo k jakémukoli dopadu na výkon sestaveného zařízení.
Otázka 5: Proč je 13,56 MHz nejběžnější RF frekvencí pro plazmové čištění?
Odpověď: Frekvence 13,56 MHz je mezinárodně uznávané frekvenční pásmo pro průmysl, vědu a lékařství (ISM). To znamená, že zařízení pracující na této frekvenci nemusí mít licenci a nebude rušit rádiovou komunikaci. Tato alokace činí 13,56 MHz praktickým standardem pro zařízení pro zpracování plazmatu. Jiné ISM frekvence, jako je 2,45 GHz (mikrovlnná), se také používají pro specializované plazmové aplikace, ale 13,56 MHz je nejrozšířenějším standardem.
Shenzhen CKD Technology Co., Ltd.,Společnost založená v roce 2010 a se sídlem v srdci čínského centra technologických inovací je předním dodavatelem špičkových přesných dávkovacích a balicích zařízení pro polovodiče, včetně pokročilého zařízení pro kontrolu polovodičů. S obsáhlým inventářem zahrnujícím více značek a modelů a bohatým skladem všech typů příslušenství zajišťujeme našim zákazníkům stabilní, spolehlivou a nepřetržitou výrobu. Náš tým profesionálních inženýrů dodává řešení na klíč a naše lokalizovaná podpora v Singapuru, Malajsii, Vietnamu a Thajsku zaručuje, že budete mít vždy technické a kvalitativní zajištění vaší výroby. Vedena základními hodnotami „přesnosti, stability a efektivity“, CKD poskytla inteligentní výrobní upgrady stovkám společností po celém světě, čímž si získala široké uznání a solidní reputaci v oboru.
TheČistič polovodičové plazmyje kritickou součástí moderní výroby a balení polovodičů. Využitím jedinečných vlastností plazmy – čtvrtého skupenství hmoty – poskytuje suchou metodu beze zbytků a poškození pro odstranění organické kontaminace, snížení nativních oxidů a čištění povrchů. Technologie je postavena na základech precizního inženýrství: vakuová komora, vysokofrekvenční napájecí zdroj, systém dodávky plynu a řídicí elektronika, to vše pracuje ve shodě a vytváří řízené plazmové prostředí. Jak jsme prozkoumali, klíčové technické specifikace – základní tlak, vysokofrekvenční výkon, řízení průtoku plynu – přímo definují výkon a čisticí schopnosti systému. Čistič polovodičové plazmy není pouze součástí vybavení; je základním předpokladem pro výrobu vysoce výnosných polovodičů, výrobu MEMS a pokročilé balení, poskytuje čistotu povrchu, která je nezbytným předpokladem pro každý následující procesní krok.
