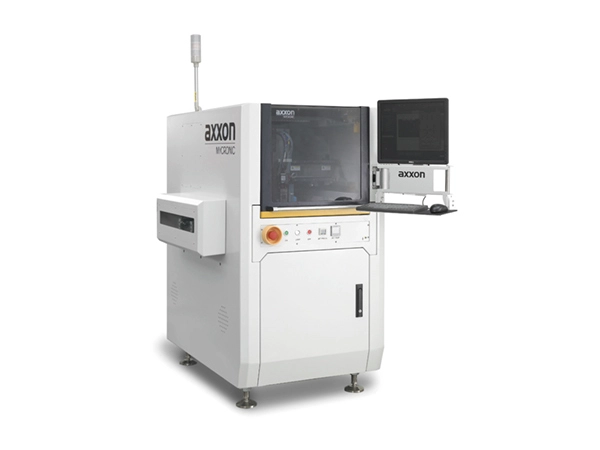

Řada Au in-line, plně automatických, vysokorychlostních dávkovacích systémů zvládá širokou škálu dávkovacích aplikací.
Integrovaná konstrukce rámu zajišťuje strukturální stabilitu, což má za následek delší dobu provozuschopnosti systému, zkrácení prostojů a vyšší efektivitu. Použití špičkových mezinárodních komponent minimalizuje poruchovost a výrazně snižuje provozní náklady. S menším počtem dílů náchylných k opotřebení se ušetří pořizovací náklady. Špičkové lineární motory spárované s lineárními stupnicemi s mikronovým rozlišením pro řízení v uzavřené smyčce zajišťují vynikající přesnost a spolehlivost.
Série Au pojme produkty s různými velikostmi substrátu. Nabízí flexibilní konfiguraci funkčních modulů, jako jsou dvojité dráhy, dvojité ventily, možnosti naklápění a třístupňové vyhřívání dna. Všestranná platforma podporuje různé procesy dávkování a typy lepidel, což umožňuje rychlou výměnu produktů. Podporuje také flexibilní konfiguraci různých dávkovacích ventilů, včetně tryskových ventilů a šroubových ventilů.
Snižuje ruční zásahy a zvyšuje míru využití zařízení. Přesné řízení objemu lepidla a přesné algoritmy vidění zlepšují výtěžnost dávkování. Pohony s lineárním motorem umožňují rychlejší pohyb a minimalizují neproduktivní dobu jízdy.
Eliminuje potřebu pohybu v ose Z. Rychlost pneumatického tryskání dosahuje až 250 bodů/s – 3 až 7krát rychlejší než tradiční dávkování – zatímco rychlost piezoelektrického tryskání může dosáhnout až 500 bodů/s. Schopné vydávat objemy již od 3 nL s konzistencí nedosažitelnou tradičními metodami. Bezdotykový provoz zabraňuje kolizím jehly s obrobkem a díky schopnosti vydávat nepatrné objemy je vhodný pro kompaktní prostory.
| Základní parametry | Au99S (Inline dávkovací systém pro polovodičový průmysl) |
| Požadavky na napájení | AC230V 8A 50/60Hz; Stroj: 1,8kW; Spodní ohřev: 1,8kW |
| Požadavky na tlak vzduchu | 90 psi (6 barů) |
| Rozměry | 1050 x 1300 x 1450 mm (Š x H x V) |
| Hmotnost | 1370 kg |
| Certifikační standardy | CE |
| Přesnost polohování osy XYZ | XY: ±25 um @ 3o; Z: ±10 um @ 3σ |
| Opakovatelnost osy XYZ | XY: ±10 um @ 3o; Z: ±5 um @ 3σ |
| Maximální rychlost | 1500 mm/s (XY) |
| Akcelerace | 1,5 g |
| Pohonný systém | Lineární motor (XY) / Servomotor (Z) |
| Nosnost dopravníku | 3 kg |
| Rozsah nastavení šířky dopravníku | 35–480 mm |
| Tloušťka DPS | 0–6 mm |
| Komunikační protokol | SMEMA |
| Minimální vůle od okraje | 5,5 mm |
| Pojezd v ose Z | 40 mm |
| Max. výdejní plocha (jeden/dvoupruh) | 350×480 mm / 350×215 mm (Š×H) |
| Vysoce přesná náklonová oblast (jeden/dvoupruh) | 245×425 mm / 245×180 mm (Š×H) |
