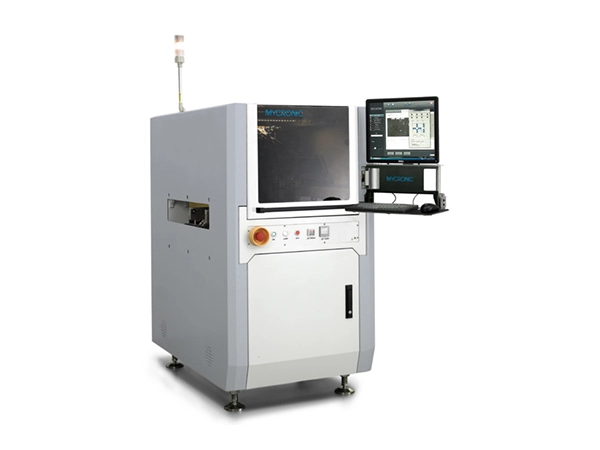

Systém tryskového tisku pájecí pasty MYJ10X pojme nerovinné desky plošných spojů (s výškovými rozdíly menšími než 0,4 mm) a nabízí ovladatelnou tloušťku pájecí pasty, což uživatelům umožňuje specifikovat různé tloušťky na různých místech. Podporuje tisk přímo na komponenty – díky tomu je vhodný pro 3D/skládané montážní procesy – a poskytuje vysokou efektivitu tím, že eliminuje potřebu šablon.
- Není potřeba žádná šablona; zvláště vhodné pro aplikace vyžadující specifické tvary pájených spojů
- Rychlé programování a ověřování pro různé produkty
- Schopný zvládnout významné rozdíly v objemu pájky mezi sousedními ploškami na stejném produktu
- Snadno podporuje aplikace dávkování pájky PoP (Package-on-Package).
- Nevyžaduje čištění; extrémně snadná údržba
- Zvláště vhodné pro produkty s vysokou hustotou integrace
- Flexibilní dávkování vhodné pro produkty s nerovným povrchem (různé výšky); přesné ovládání objemu pájky
| Základní parametry | MYJ10X In-line platforma pro tryskání pájecí pasty |
| Rozměry | 770 x 1200 x 1400 mm (Š x H x V) |
| Hmotnost stroje | 650 kg (standardní konfigurace) |
| Oblast výdeje | Š x H = 350 mm x 475 mm (standardní konfigurace) |
| Max. Velikost PCB (režim s jedním pruhem) | Š x H = 350 mm x 475 mm |
| Max. Velikost desky plošných spojů (režim dvou pruhů) | Š x H = 350 mm x 210 mm (současně se dvěma stopami) |
| Dopravník | Výška 890–965 mm; standardní komunikace SMEMA; k dispozici dvoustopá varianta |
| Nosnost dopravníku (vč. přípravku) | 3 kg (nutné přizpůsobení pro větší zatížení) |
| Rozsah nastavení šířky dopravníku | Jednostopé: 50–475 mm; dvoustopé simultánní: 50–210 mm |
| Tloušťka DPS | 0,5 mm < T < 6 mm; přizpůsobení potřebné pro jiné tloušťky |
| Přesnost polohování | ±30μm @ 3σ (X, Y) |
| Opakovatelnost | ±15μm @ 3σ (X, Y) |
| Max. rychlost | 1000 mm/s (X, Y) |
| Max. akcelerace | 1 g (X, Y) |
|
|
|
| Základní parametry | Tryskací ventil pájecí pasty |
| Konfigurace ventilu AP (malý) | 215–260μm; 2,1–3,2 nl; 200 Hz |
| Konfigurace ventilů AG (střední) | 330–520μm; 5–20 nl; 160–300 Hz |
| Tlak vzduchu přiváděného materiálu | 15,9 psi |
| Výška tryskání | 0,6±0,1 mm |
| Typ certifikace | CE |
