• Vysoce přesný integrovaný svařovaný rám zajišťuje dlouhodobou stabilitu přesnosti pohybu
• Používá dovážené přesné kuličkové šrouby pro zajištění vysoké přesnosti pohybu a tichého provozu
• Obsahuje ovládání servomotoru v uzavřené smyčce; minimální rozlišení 0,002 mm, maximální rychlost až 1000 mm/s a opakovatelnost ±0,025 mm
• Vybaveno řetízky z nerezové oceli s 3mm/5mm prodlouženými kolíky; nosnost do 10kg
• Ochranný design pásových řetězů zabraňuje kontaminaci lepidlem
• Volitelné jednosegmentové nebo dvousegmentové stopy pro splnění různých požadavků na dobu cyklu (CT)
• Profily pásů mají tvrdou eloxovanou povrchovou úpravu pro vynikající odolnost
• Uživatelsky přívětivé rozhraní; jednoduché ovládání a snadné naučení
• Podporuje přepínání čínštiny/angličtiny pro splnění různých jazykových potřeb
• Bohatý na funkce; podporuje monitorování různých procesních parametrů v uzavřené smyčce
• Podporuje online a offline programování, aby vyhovovalo různým provozním potřebám na místě
• Možnost rozšíření o systémy sledování výroby MES
• Podporuje umístění základní značky založené na CCD pro zajištění přesnosti povlaku a stability výroby
• Softwarová automatická kompenzace vidění účinně eliminuje poziční chyby způsobené nesouosostí desky
• Podporuje programování CCD, čímž výrazně snižuje čas a pracovní náklady spojené s manuální výukou.

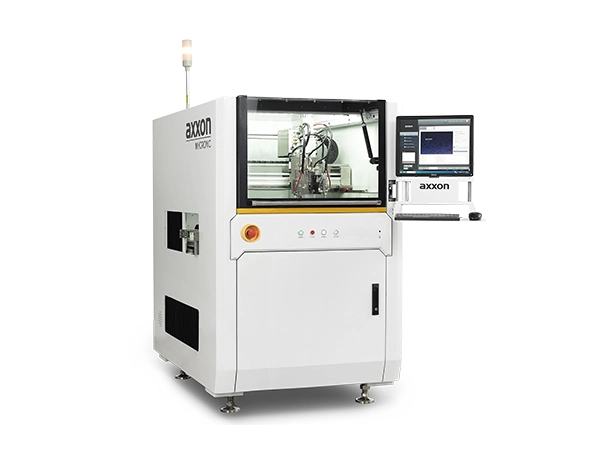

| Základní parametry | AC-600D |
| Napájení | 220V 50/60Hz 2,5KW |
| Tlak vzduchu | 80 psi (5,5 bar) |
| Rozměry | 1290*1480*1720 mm (Š*H*V) |
| Hmotnost | 900 kg |
| Požadavky na výfuk | Průměr 200mm; Průtok vzduchu >13 m³/min |
| Komunikační protokol | SMEMA |
| Oblast výdeje | D650 x Š450 mm (jeden ventil) |
| D560 x Š450 mm (V-5000 + V-420) | |
| D560 x Š380 mm (V-5000 Náklon + V-420) | |
| Certifikační standardy | CE/UL |
| Pohonný systém | Servomotor + kuličkový šroub |
| Pojezd v ose X | 760 mm |
| Pojezd v ose Y | 640 mm |
| Pojezd v ose Z | 100 mm |
| Rychlost osy X/Y | 1000 mm/s |
| Zrychlení osy X/Y | 0,8 g |
| Rychlost osy Z | 300 mm/s |
| Zrychlení v ose Z | 0,3 g |
| Opakovatelnost osy X/Y/Z | ± 25μm @ 3σ |
| Kontrolní metoda | Průmyslové PC + karta řízení pohybu |
| Výška dopravníku | 870–950 mm |
| Rychlost dopravníku | 400 mm/s |
| Metoda nastavení šířky | Automatické nastavení šířky |
| Rozsah šířky | 40–500 mm |
| Minimální šířka okraje desky | 3 mm |
| Délka kapacity železničního produktu | 1200 mm (jednodílný) / 450 mm (dvoudílný) |
| Nosnost kolejnice | 10 kg |
| Světlá výška desky | Horní: 100 mm / Spodní: 100 mm |
