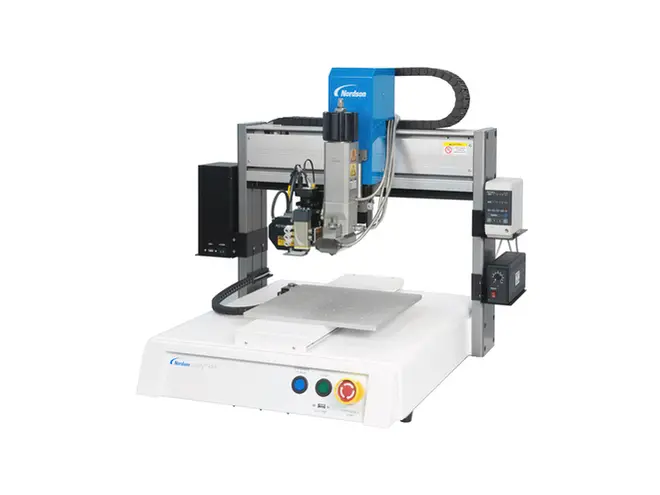

Profesionální software UNITY Motion™ a integrované schopnosti vidění usnadňují nastavení a programování 4osého systému Unity. Současný pohyb X a Y během otáčení osy U poskytuje přesné programovací body pro dávkování v libovolném úhlu podél 360° rotační roviny.
| Model | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Počet os | 4 Osy | 4 Osy |
| Maximální pracovní plocha (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 palce) | 350/400/100 mm ±1080° (13,8/15,7/3,9 palce) |
| Užitečné zatížení obrobku (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Užitečné zatížení nástroje | 8 kg (17,6 lb) | 8 kg (17,6 lb) |
| Maximální rychlost (XY/Z) | 800/320 mm/s (31,4/12,6 palce/s) | 500/250 mm/s (19,7/9,8 palce/s) |
| Max. rychlost (U) | 1080°/s | 1080°/s |
| Jednotková hmotnost | 61 kg (134,5 lb) | 70 kg (154,3 lb) |
| Rozměry (Š x H x V) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 palce) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 palce) |
| Pohonný systém | 3-fázový mikrokrokový motor | Krokový motor s uzavřenou smyčkou a sada driverů s absolutním senzorem |
| Pohonný systém (U) | 5-fázový mikrokrokový motor | 5-fázový mikrokrokový motor |
| Kapacita paměti | PC úložiště | PC úložiště |
| Ukládání dat | PC úložiště | PC úložiště |
| Univerzální I/O | 8 vstupů/8 výstupů (16/6 volitelných) | 8 vstupů/8 výstupů (16/6 volitelných) |
| Způsob pohonu | PTP a CP | PTP a CP |
| Napájení | Automatické přepínání, AC 100–240 V, 380 W | Automatické přepínání, AC 100–240 V, 380 W |
| Interpolace | 4 osy (3D prostor) | 4 osy (3D prostor) |
| Opakovatelnost | ±0,02 mm (0,0008 palce) | ±0,01 mm (0,0004 palce) |
| Provozní teplota | 10–40 °C (50–104 °F) | 10–40 °C (50–104 °F) |
| Motorový systém s uzavřenou smyčkou | Není k dispozici | V ceně |
| Systém detekce špiček | Volitelný | V ceně |
| Vysoce přesné vidění | V ceně | V ceně |
| Laserová detekce výšky | Není k dispozici | Volitelný |
