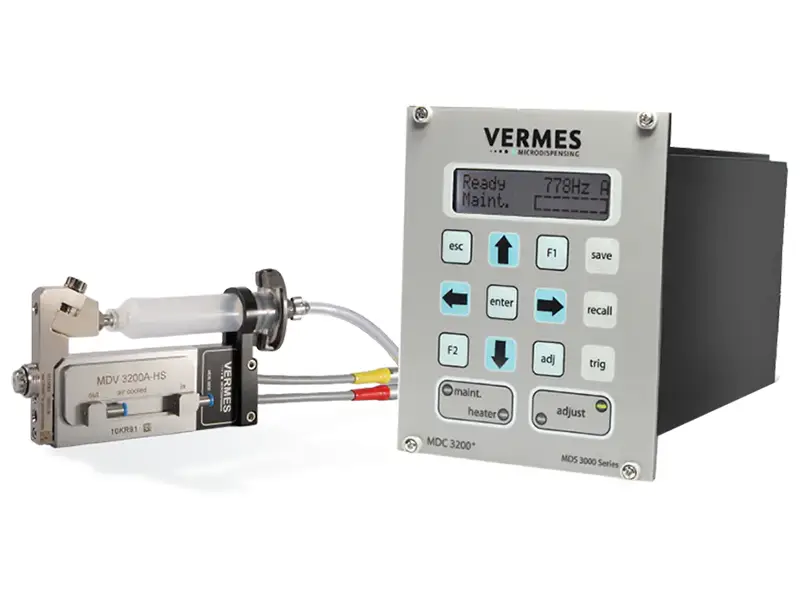

Mikrodávkovací systém MDS 3200 Series

Princip fungování

Všechny dávkovací ventily MDS jsou vybaveny nejnovější generací piezo aktuátorů, poháněných ovladačem. S každým impulsem piezoelektrický pohon řídí pohyb zdvihátka, čímž otevírá nebo zavírá otvor trysky. Zdvihátko je spojeno s piezo modulem přes přesný pákový systém, který přenáší kinetickou energii generovanou piezoelektrickým zařízením do dávkovacího média, které je pak pod tlakem vypuzováno z trysky. Díky ultrarychlému a přesnému vertikálnímu pohybu piezoelektrického snímače lze za sekundu vydávat stovky přesných, opakovatelných bodů. Na rozdíl od systémů navržených pro kapaliny s nízkou až střední viskozitou zůstává ventil MDS 3200+ otevřený během období mimo provoz (normálně otevřené provedení).

● Vhodné pro průmyslové aplikace zahrnující středně až vysoce viskózní média

● Vysoce přesné dávkování založené na piezo technologii

● Výrobně ověřený design

● Vhodné pro širokou škálu aplikací

● Bezproblémová integrace do kompaktních prostor

● Prokázaná životnost a kvalita

● Efektivně snižuje uživatelské náklady

Systém je schopen stříkat tečky menší než průměr lidského vlasu (méně než 150 mikronů) s výjimečnou konzistencí, přesností a opakovatelností. Jeho ultra vysoká frekvence dávkování pomáhá zvýšit produktivitu a snížit náklady.

Klíčové výhody

Vysoká rychlost: Při maximálním zdvihu zdvihátka může frekvence spínání ventilu překročit 3 000 Hz (v závislosti na konkrétní aplikaci a čerpaném médiu). Možnost nepřetržitého provozu při frekvencích až 1000 Hz.

Všestranné: Parametry lze libovolně upravovat a konfigurace dávkování přizpůsobit na základě vlastností kapaliny. Elektronický regulátor umožňuje změny parametrů v reálném čase bez latence. Systém je také vhodný pro kapaliny s nízkou až střední viskozitou (zejména tam, kde je vyžadována častá výměna zdvihátek nebo minimální dávkovací objemy).

Přesné: Schopné tryskat kapaliny v širokém rozsahu viskozity a poskytovat přesné a opakovatelné body. Může pracovat na nepravidelných površích, jako jsou dutiny nebo drážky.

Výkonný: Přesná mechanická konstrukce převádí pohyb piezoelektrického pohonu nejnovější generace na kinetickou energii, což umožňuje tryskání vysoce viskózních kapalin při tlacích až 1000 barů.

Flexibilní: MDS 3200+ se vyznačuje modulárním designem, který umožňuje přizpůsobené konfigurace pro různé potřeby aplikací. K dispozici je široká škála jednotek trysek, které lze vybrat na základě vlastností kapaliny a velikosti bodu. Pro dosažení optimálních výsledků dávkování si uživatelé mohou vybrat ze zdvihátek s různými geometriemi. Kromě toho jsou k dispozici komponenty vyrobené z různých materiálů pro zajištění kompatibility se širokým spektrem kapalin.

Doporučené tekutiny

Univerzální dávkovací systém MDS 3200+ je vhodný pro středně až vysoce viskózní kapaliny. Systém je vhodný pro širokou škálu kapalin, jako jsou:

● Lepidla SMT

● Vodivá lepidla

● Vodivý stříbrný epoxid

● Pájecí pasta

● Flux

● Silikon

● LED fosfor

● Nedostatečné plnění

● Tavné lepidlo

Příklady aplikací

Tento mikrodávkovací systém lze použít v následujících oblastech:

● Automatizace

● Elektronika

● Strojírenství

● Automobilová elektronika

● Lékařské

● Farmaceutické

● Informační technologie

● Spotřební elektronika
